Qingdao Xinjie Electron Co.,Ltd. : Furnizorul dvs. profesionist de cablaj pentru motoare auto
Compania noastră, înființată în 2013, este un producător profesionist care oferă soluții complete pentru produse electrice. Pentru a oferi clienților servicii complete, am înființat o echipă tehnică profesionistă de cercetare și dezvoltare și un laborator care poate oferi soluții generale bune pentru produsele dumneavoastră electrice.
Produse bogate
Gama noastră principală de produse include produse electronice, componente electronice, cum ar fi: cablaje de strângere, plăci cu circuite integrate, afișaje de control LCD etc.
Versatil
Produsele noastre pot fi utilizate pe scară largă în diverse aparate electrocasnice, telefoane mobile, computere, automobile, echipamente medicale și industriale, dispozitive inteligente etc.
Serviciu de conducere
Avem mulți ani de experiență în industrie și un management complet al producției, supraveghere a calității, sistem de operare a serviciilor de vânzări. Indiferent dacă doriți să cumpărați cablu de alimentare sau cablaj, trebuie doar să trimiteți cerințele dvs. prin e-mail și putem personaliza produsul pentru dvs.
Asigurarea calității
Pentru a oferi clienților servicii complete, am înființat o echipă tehnică profesionistă de cercetare și dezvoltare și un laborator care poate oferi soluții generale bune pentru produsele dumneavoastră electrice. Iar produsele noastre pot fi personalizate.

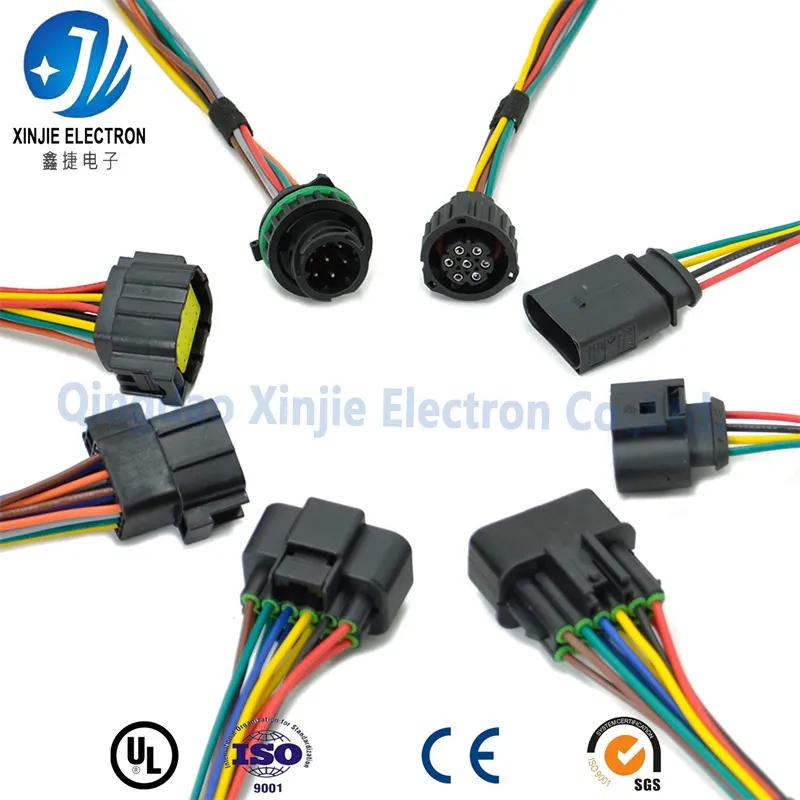

Ansamblu de cabluri pentru mașini și vehicule cu energie nouă
Ansamblul de cabluri pentru mașini și vehicule cu energie nouă se referă la colecția de fire, cabluri, conectori și alte componente care sunt grupate împreună pentru a forma un sistem de transmitere a energiei, semnalelor și date într-o mașină sau vehicul cu energie nouă (NEV), cum ar fi un vehicul electric sau hibrid. Aceste ansambluri sunt esențiale pentru funcționarea diferitelor sisteme electrice din vehicule, inclusiv managementul motorului, iluminatul, infotainment, caracteristicile de siguranță și sistemele de încărcare în NEV.
Cablaj pentru aer condiționat autobuz
Produsul cablaj al aparatului de aer condiționat pentru autobuz este o piesă electronică de înaltă calitate, de înaltă performanță, utilizată în principal în sistemele mari de aer condiționat pentru autobuze. Produsul are o serie de tehnologii și caracteristici avansate, care pot aduce o experiență excelentă pentru utilizator.
Cablajul motorului autobuzului
Un cablaj al motorului autobuzului este o rețea complexă de fire, cabluri, conectori și terminale special concepute pentru sistemul electric al compartimentului motor al unui autobuz. Funcția sa principală este de a facilita transmiterea semnalelor de putere și de control între motor și diverși senzori, actuatoare și unități de control electronice (ECU).
Cablajul aparatului de aer condiționat auto
Un cablaj pentru aer condiționat auto este un pachet complex de fire, conectori și, uneori, cabluri ecranate, care servește drept coloană vertebrală electrică pentru sistemul de aer condiționat (AC) al vehiculului. Este special conceput pentru a interconecta toate componentele electrice legate de sistemul AC, asigurându-se că acestea comunică eficient între ele și cu computerul central al vehiculului sau cu unitatea electronică de control (ECU).
Cablaj pentru aer condiționat pentru camion
Un cablaj de aer condiționat pentru camion este o componentă critică concepută pentru a facilita comunicarea electrică între diferitele elemente ale sistemului de aer condiționat al unui vehicul comercial. Acest sistem include compresorul, condensatorul, evaporatorul, uscătorul receptorului, supapa de expansiune și senzorii și comenzile asociați. Cablajul este în esență o rețea de fire îmbinate împreună cu carcase de izolare și de protecție, care asigură transmiterea eficientă și sigură a semnalelor electrice.
Un cablaj al motorului de camion este un ansamblu de fire, conectori, terminale și dispozitive de protecție care servesc drept sistem nervos electric pentru motorul unui camion. Este responsabil pentru distribuirea energiei electrice și trimiterea semnalelor de control între motor și diverse alte componente din cadrul sistemelor de management ale vehiculului.

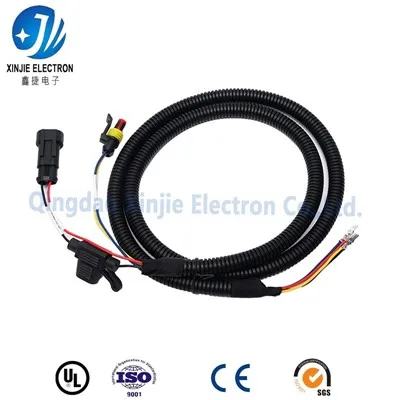

Cablaj pentru mașină electrică pentru aer condiționat
Produsul cablaj pentru aer condiționat pentru mașină electrică este un produs cablaj electronic pentru sistemul de aer condiționat al vehiculului electric. Produsul este compus din multe componente electronice diferite, care pot realiza funcțiile de bază ale sistemului de aer condiționat, dar are și alte câteva funcții.

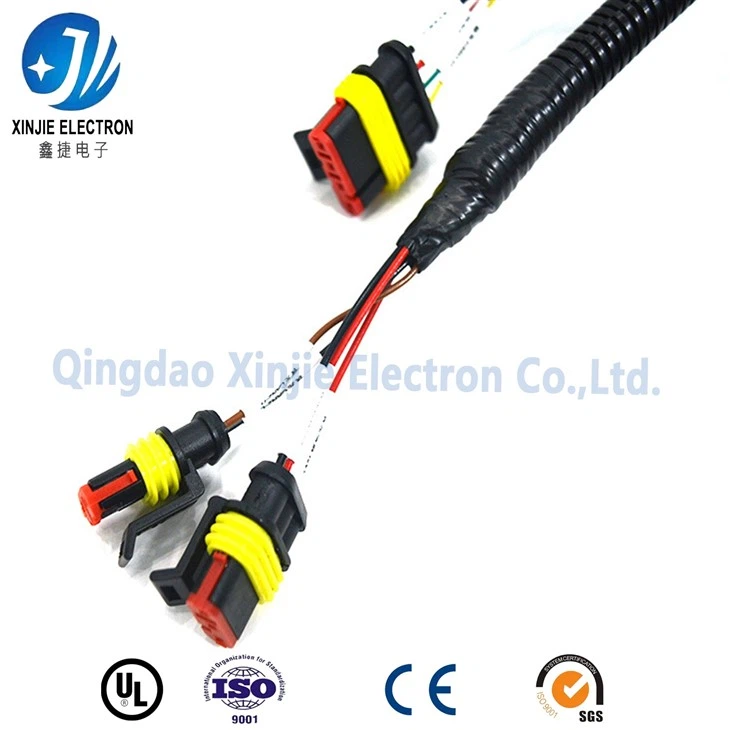

Cablajul motorului mașinii electrice
Produsul Cablajul motorului mașinii electrice este o componentă electronică a circuitului integrat în cablajul, care poate fi utilizat în sistemul motor al vehiculului electric. Acest produs are atribute și caracteristici bune de produs, care pot oferi utilizatorilor o soluție generală mai inteligentă pentru vehicule.
Odată cu dezvoltarea rapidă a industriei auto, cablarea motorului auto a devenit o parte importantă a tehnologiei electronice auto.
Ce este cablajul motorului auto
Un cablaj al motorului de mașină este un sistem de fire, terminale, conectori și ecranare care transmite putere electrică și semnale între diferitele componente ale motorului unui vehicul și alte părți ale automobilului. Este, în esență, o rețea de căi care permit fluxul controlat de electricitate, care este vital pentru funcționarea motorului și funcționalitatea diferitelor sisteme, cum ar fi aprinderea, injecția de combustibil, controlul emisiilor și managementul motorului.
Caracteristicile cablajului motorului auto
Conectivitate electrică eficientă
Cablajul asigură transmiterea eficientă a semnalelor electrice și a puterii între diferitele componente ale motorului. Acest lucru permite o funcționare lină și o performanță optimă a motorului.
Funcționare fiabilă
Un cablaj proiectat și asamblat corespunzător asigură funcționarea fiabilă a sistemului electric al motorului. Minimizează riscul de conexiuni slăbite, scurtcircuite și alte probleme electrice care pot duce la defecțiuni sau defecțiuni ale motorului.
Depanare ușoară
Când apare o problemă electrică la motor, un cablaj bine organizat facilitează identificarea și rezolvarea problemei. Cablul permite accesul ușor la fire și conectori, simplificând procesul de depanare.
Siguranţă
Cablajul este proiectat pentru a îndeplini standarde stricte de siguranță, asigurând că conexiunile electrice sunt sigure și protejate. Acest lucru reduce riscul de incendii electrice, șocuri și alte pericole de siguranță.
Conector
Componenta conector își manifestă numele: conectează firele cablajului la diferitele circuite și surse de alimentare. Un conector tipic va avea un capăt pug masculin și un capăt mufă femelă. Ambele capete se unesc pentru a transmite curentul.
Siguranță
În general, munca unei siguranțe este de a proteja componentele electrice dacă ceva nu merge bine. De exemplu, când curentul este excesiv de mare. Când vorbim despre mașini și cablajele lor, nu este diferit.
Bloc de siguranțe
Fiecare circuit din cablajul are o siguranță separată. Asta înseamnă că o singură siguranță care se defectează nu va afecta toate componentele. Un bloc de siguranțe este ca o casă în care asamblați diferitele siguranțe. Este similar cu o placă de distribuție.
Releu
Componenta releului a unui cablaj auto funcționează pentru circulația de curent ridicat. Este una dintre cele mai importante componente, consumând energie direct din baterie. În schimb, unele componente consumă energie de la alte componente ale sistemului auto. În consecință, componenta releului poate furniza un curent puternic de la unul scăzut.
Sârmă
Un cablaj este un ansamblu de cabluri sau fire electrice. Cablurile sau firele sunt componentele prezentate aici. Acestea sunt de obicei fire de cupru și vin în diferite variante de măsurare a circuitului.
Tipuri de cablaje pentru motoare auto
Ham specific motor
Unele cablaje sunt specifice motorului, concepute pentru anumite motoare dintr-o linie de vehicule. De exemplu, un motor V6 poate avea un cablaj diferit de un V8 din aceeași marcă și model, din cauza diferenței de cerințe electrice.
Ham universal
Aceste hamuri sunt concepute pentru a fi adaptabile la diferite tipuri de motoare și pot fi modificate sau tăiate pentru a se potrivi. Sunt utilizate în mod obișnuit în aplicații de curse sau pentru proiecte de bricolaj unde este nevoie de o soluție personalizată.
Cum să alegi cablajul motorului mașinii
Inspectați conectorii circuitului
Acesta este primul și cel mai important. După cum s-a explicat mai devreme, cablajele standard au 12 circuite, dar altele au 18 sau 24. Trebuie să inspectați conectorii circuitului pentru a confirma că se potrivește tipului dvs. de vehicul.
Verificați dacă centura de siguranță este retractabilă
Este posibil să aveți o mașină care are nevoie de un ham cu doar 12 circuite. Ce se întâmplă dacă iei o mașină care are nevoie de 18? Puteți cumpăra un ham nou. Sau puteți obține un ham extensibil care găzduiește mai multe circuite de pe platou.
Verificați materialul hamului
Nu vrei altceva decât un cablaj durabil. Pentru a vă asigura acest lucru, examinați materialul cablajului, în special firele și materialele conectorului. Pentru fire, cuprul este cea mai bună opțiune. Puteți alege cupru sau alamă pentru conector, dar evitați aluminiul.
Cum se instalează cablajul motorului mașinii
Pregătiți spațiul de lucru
Înainte de a începe procesul de instalare, asigurați-vă că aveți un spațiu de lucru curat și bine iluminat. Este important să aveți suficient spațiu pentru a lucra confortabil și în siguranță.
Deconectați bateria
Pentru a preveni orice accidente electrice, începeți prin a deconecta borna negativă a bateriei. Acest lucru va asigura că sistemul nu circulă energie în timp ce lucrați la cablajul.
Identificați conectorii
Cablajul electric al motorului este format din diverși conectori care trebuie conectați corespunzător la componentele corespunzătoare. Acordați-vă timp pentru a vă familiariza cu conectorii și locațiile acestora.
Scoateți cablajul vechi
Dacă înlocuiți un cablaj existent, îndepărtați-l cu atenție pe cel vechi deconectând conectorii și îndepărtând orice suport sau cleme de montare. Luați notă de traseul vechiului cablaj pentru a ajuta la instalarea celui nou.
Scoateți cablajul vechi
Dacă înlocuiți un cablaj existent, îndepărtați-l cu atenție pe cel vechi deconectând conectorii și îndepărtând orice suport sau cleme de montare. Luați notă de traseul vechiului cablaj pentru a ajuta la instalarea celui nou.
Conectați conectorii
Odată ce noul cablaj este instalat, începeți să conectați conectorii la componentele lor respective. Asigurați-vă că fiecare conector este bine conectat și așezat corespunzător.
Verificați conexiunile corespunzătoare
După conectarea tuturor conectorilor, verificați fiecare conexiune pentru a vă asigura că sunt sigure și aliniate corect. Acest lucru va ajuta la prevenirea oricăror probleme electrice sau defecțiuni în viitor.
Reconectați bateria
Odată ce sunteți sigur că toate conexiunile sunt sigure, reconectați borna negativă a bateriei. Acest lucru va restabili puterea sistemului electric al motorului.
Testați sistemul
Porniți motorul și testați diferitele componente electrice pentru a vă asigura că funcționează corect. Verificați dacă există lumini de avertizare sau comportament anormal care ar putea indica o conexiune defectuoasă.
Măsuri de siguranță în timpul instalării
Deconectați bateria
Deconectați întotdeauna bateria înainte de a lucra la orice componente electrice pentru a preveni riscul de electrocutare sau scurtcircuite.
Manipulați firele cu grijă
Fiți blând atunci când manipulați firele pentru a evita deteriorarea lor sau cauzarea oricăror probleme electrice.
Urmați rutarea corectă
Asigurați-vă că cablajul este direcționat corect și departe de orice piese în mișcare sau suprafețe fierbinți pentru a preveni deteriorarea sau supraîncălzirea.
Verificați de două ori conexiunile
Înainte de a reconecta bateria, verificați din nou toate conexiunile pentru a vă asigura că sunt sigure și aliniate corect.
Inspecție vizuală
Începeți prin a inspecta vizual cablajul pentru orice semne vizibile de deteriorare, cum ar fi fire uzate, conexiuni slăbite sau izolație topită. Acordați o atenție deosebită zonelor din apropierea motorului, unde căldura și vibrațiile pot provoca o uzură accelerată.
Verificați Continuitatea
Folosind un multimetru, verificați continuitatea între diferitele puncte ale cablajului. Acest lucru va ajuta la identificarea oricăror circuite deschise sau întreruperi ale cablajului. Comparați citirile cu specificațiile furnizate în manualul de service al vehiculului.
Efectuați teste de tensiune
Cu motorul oprit, utilizați un multimetru pentru a măsura tensiunea la diverși conectori și terminale ale cablajului. Comparați citirile cu specificațiile furnizate în manualul de service pentru a vă asigura că se încadrează în intervalul acceptabil.
Verificați pentru pantaloni scurți
Utilizați un multimetru setat la modul de rezistență pentru a verifica dacă există scurtcircuit între fire diferite sau între fire și șasiul vehiculului. O citire de rezistență scăzută indică un scurtcircuit care trebuie rezolvat.
Componente de testare
Dacă bănuiți că o anumită componentă conectată la cablajul este defectă, deconectați-o și testați-i funcționalitatea separat. Acest lucru va ajuta la determinarea dacă problema se află la componentă sau la cablajul în sine.
Aplicații ale cablajului motorului mașinii
Sistem de aprindere
Cablajul direcționează puterea de la baterie la bobina de aprindere și apoi la bujii, asigurându-se că amestecul combustibil-aer din cilindri este aprins corespunzător.
Sistem de injecție de combustibil
La vehiculele moderne cu injecție electronică de combustibil, cablajul transportă semnale de la diverși senzori către unitatea de control al motorului (ECU) și transmite comenzile de la ECU la injectoare, controlând momentul precis și cantitatea de combustibil livrat.
Sisteme de control al emisiilor
Cablajul interconectează senzorii de oxigen, supapele EGR (recircularea gazelor de eșapament), convertorul catalitic și alte componente legate de emisii la ECU, care reglează funcționarea motorului pentru a minimiza poluanții.
Sistem de racire a motorului
Componentele electrice, cum ar fi senzorul de temperatură a lichidului de răcire și releul ventilatorului, sunt conectate prin intermediul cablajului la ECU, permițând reglarea temperaturii și prevenirea supraîncălzirii.
Sistem de încărcare
Cablul conectează alternatorul la baterie și la restul sistemului electric al vehiculului, asigurându-se că bateria este încărcată în timp ce motorul funcționează.
Geamuri electrice, încuietori și oglinzi
Deși nu sunt direct legate de funcționarea motorului, aceste caracteristici de confort se bazează pe cablajul pentru a primi semnale de putere și de control de la intrările utilizatorului și de la computerul central al vehiculului.
Întrebări frecvente
